Virtual Machine를 이용한 쿠버네티스 실습 환경 구축

🧭 Kubernetes | January 30, 2021


설치과정

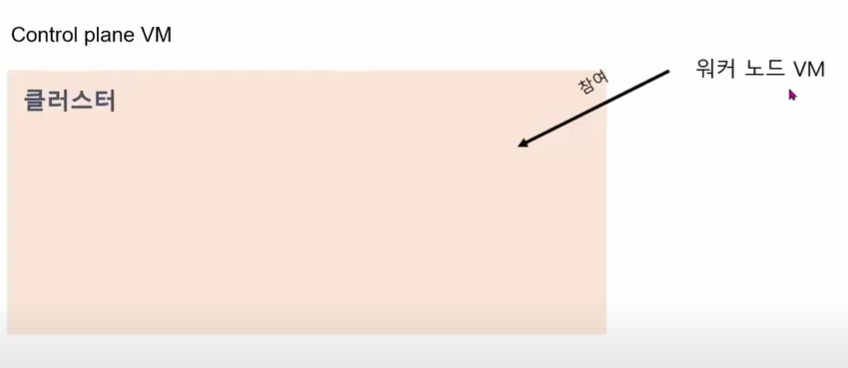

1

  • Control plane VM: 쿠버네티스 클러스터를 관리하는 관리자

    • 마스터 노드가 이 역할을 가진다.

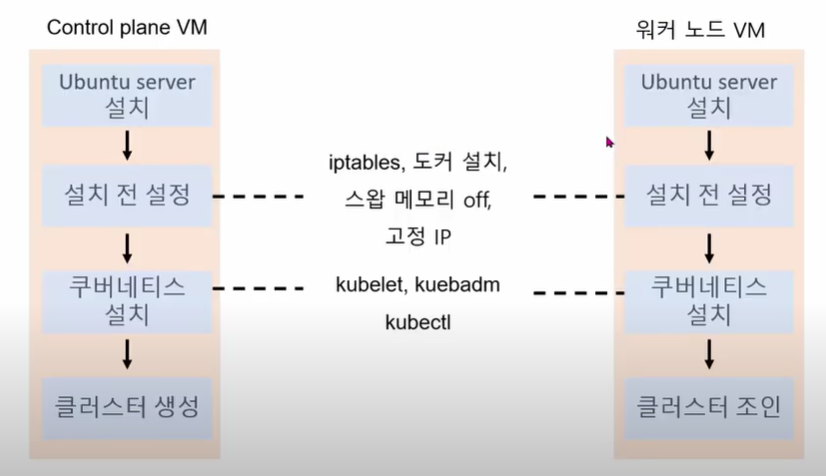

2

스왑 메모리 비활성화

$ sudo swapoff -a


$ vi /etc/fstab 에서 swap.img 관련된 명령어 주석 처리

iptables가 브리지 된 트래픽을 보게하기

br_netfilter 활성화

Make sure that the br_netfilter module is loaded. This can be done by running lsmod | grep br_netfilter. To load it explicitly call sudo modprobe br_netfilter.

$ sudo modprobe br_netfilter

bridged traffic 활성화

cat <<EOF | sudo tee /etc/modules-load.d/k8s.conf
br_netfilter
EOF

cat <<EOF | sudo tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF
sudo sysctl --system

docker 설치 및 부팅 시 docker-engine 자동 실행 설정

SET UP THE REPOSITORY

  1. 도커 설치
$ sudo apt-get install \
    apt-transport-https \
    ca-certificates \
    curl \
    gnupg-agent \
    software-properties-common
  1. Docker’s official GPG key 등록
$ curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo apt-key add -

$ sudo apt-key fingerprint 0EBFCD88
  1. stable repository 등록
$ sudo add-apt-repository \
   "deb [arch=amd64] https://download.docker.com/linux/ubuntu \
   $(lsb_release -cs) \
   stable"

INSTALL DOCKER ENGINE

  1. 도커 엔진 설치
$ sudo apt-get update
$ sudo apt-get install docker-ce docker-ce-cli containerd.io
  1. 부팅 시 docker-engine 자동 실행
$ sudo systemctl enable docker

고정 IP 설정

  1. 아이피 설정 창으로 이동
$ vi /etc/netplan/00-installer-config.yaml
  1. IP를 고정으로 설정
network:
  ethernets:
    enp0s3:
      addresses: [192.168.219.144/24]
      gateway4: 192.168.219.1
      nameservers:
        addresses: [8.8.8.8, 168.126.63.1]
  version: 2

enp0s3은 사용자마다 다를 수 있으므로 ifconfig or ip addr 명렁어로 확인

쿠버네티스 설치

  1. 쿠버네티스 공식 홈페이지에 있는 명령어
$ sudo apt-get update && sudo apt-get install -y apt-transport-https curl
curl -s https://packages.cloud.google.com/apt/doc/apt-key.gpg | sudo apt-key add -
cat <<EOF | sudo tee /etc/apt/sources.list.d/kubernetes.list
deb https://apt.kubernetes.io/ kubernetes-xenial main
EOF
sudo apt-get update
sudo apt-get install -y kubelet kubeadm kubectl
sudo apt-mark hold kubelet kubeadm kubectl

위 명령어를 한줄씩 입력해도 되지만 한번에 실행되기 위해서 스크립트 형식으로 바꾼 내용은 아래에 있다.

  1. 위의 명령어를 cat 명령어로 하나의 쉘 스크립트 안에 덮어쓰기
$ cat > install_kubernetes.sh

sudo apt-get update && sudo apt-get install -y apt-transport-https curlcurl -s https://packages.cloud.google.com/apt/doc/apt-key.gpg | sudo apt-key add -cat <<EOF | sudo tee /etc/apt/sources.list.d/kubernetes.listdeb https://apt.kubernetes.io/ kubernetes-xenial mainEOFsudo apt-get updatesudo apt-get install -y kubelet kubeadm kubectlsudo apt-mark hold kubelet kubeadm kubectl
  1. chmod 명령어로 파일에 대한 실행 권한을 준 뒤 실행
$ chmod +x ./install_kubernetes.sh

$ sudo ./install_kubernetes.sh

워커 노드 설정

  1. VM에 있는 Clone 기능을 이용해 마스터 노드와 동일한 환경상태를 갖는다.
  2. 워커 노드의 호스트 명과 네트워크도 동일하기 때문에 이를 바꾸어 주어야 한다.
$ sudo vi /etc/hostname
# 접속 후 원하는 호스트명 입력
$ sudo vi /etc/netplan/00-installer-config.yaml
# 네트워크 ip 주소 변경

이때, 포트포워딩도 따로 설정해 주어야 함

$ sudo reboot

클러스터 생성

하나의 쿠버네티스를 제어하는 영역을 만드는 과정

  • Control plane VM에 해당함

    • 쿠버네티스 클러스터를 관리하는 관리자
sudo kubeadm init --apiserver-advertise-address="10.0.2.4" --apiserver-cert-extra-sans="10.0.2.4" --node-name "master" --pod-network-cidr=172.16.0.0/16
  • --apiserver-advertise-address의 IP는 VM IP입니다.
  • --apiserver-cert-extra-sans의 IP는 VM IP입니다.
  • --pod-network-cidr는 쿠버네티스에 설치될 컨테이너 IP대역입니다. 조금 있다 설치할 CNI 네트워크 대역을 피하기 위해 172.16.0.0/16로 설정합니다. 만약 192.168.0.x대역으로 하면 CNI와 충돌나서 다시 클러스터를 생성해야 합니다.

설치 이후 커맨드 창에 이러한 명령어를 실행하라고 나온다. 그대로 명령어를 실행해 주면 된다.

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

  • .kube 디렉토리와 config 파일을 홈 디렉토리에 생성

    • 클러스터에 들어가기 위한 인증정보들
    • config 파일이 있거나 토큰 값을 이용해 클러스터에 접속이 가능하다.

클러스터에 워커 노드를 추가

  1. 마스터 노드에 클러스터를 생성한 이후에 나오는 토큰 값 그대로 입력 및 적용
$ sudo 토큰 값

  1. 마스터 노드에서 확인이 가능

    • 클러스터에 워커 노드를 추가
$ kubectl get nodes

하지만 아직 STATUS는 NOT READY 상태로 나온다. 이는 서로 통신이 안되는 상태이다.

이럴 때 CNI를 설치해주어야 한다.

CNI 설치(CALICO)

  1. 공식 홈페이지의 명령어 입력 및 yaml 파일을 통한 설치
$ curl https://docs.projectcalico.org/manifests/calico.yaml -O
$ kubectl apply -f callico.yaml

  1. 다음의 명령어를 통해 callico 파드가 실행중인 것을 확인

    • 시간이 조금 소모되며, RUNNING 상태로 변경되면 완료된 것이다.
$ kubectl get pod -n kube-system
  1. 아래의 명령어로 STATUS 상태가 READY로 바뀐 것을 확인
$ kubectl get no

no 는 노드를 뜻함.

이렇게해서 쿠버네티스가 모두 설치 완료되었다.

별첨 - contrlplane VM에서 조인 명령어를 생성할 수 있다.

$ sudo kubeadm token create --print-join-command

Reference

https://kubernetes.io/docs/setup/production-environment/tools/kubeadm/install-kubeadm/

https://docs.docker.com/engine/install/ubuntu/

https://docs.projectcalico.org/getting-started/kubernetes/self-managed-onprem/onpremises

https://blog.naver.com/kgg1959/222170803683

https://www.youtube.com/watch?v=2-ebS1NuTW8&t=46s
